In der RED CAD APP stehen verschiedene Tranformations-Werkzeuge zu Verfügung.
Zu den wichtigsten Transformations-Werkzeugen gehören Selektion Spiegeln sowie Selektion Drehen.

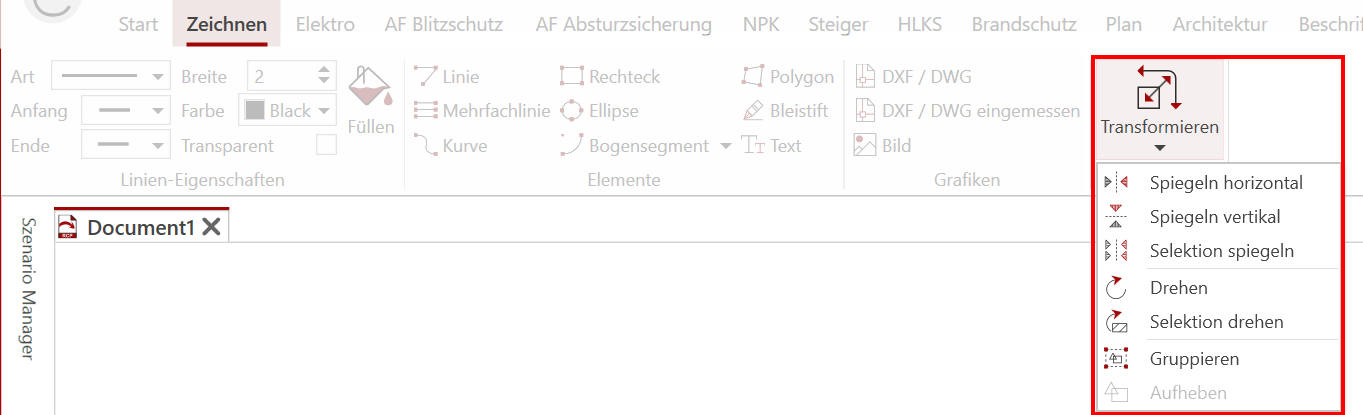

Die Tranformations-Werkzeuge befinden sich im Register Zeichnen sowie in den Branchen Register (Elektro, HKLS, usw.) und können über Transformieren aufgerufen werden.
¶ Selektion Spiegeln / Selektion Drehen
Beide Funktionen werden auf dieselbe Weise ausgeführt.
-
Selektieren Sie alle Objekte, die gespiegelt oder gedreht werden sollen
-
Wählen Sie die entsprechende Funktion Selektion spiegeln oder Selektion drehen aus
-
Legen Sie den Startpunkt Spiegel‑ bzw. Drehpunkt (A) per Linksklick fest
(Spiegel bzw. Drehpunkt kann freigewählt werden)
-
Ein schraffiertes Rechteck zeigt anschliessend, welche Objekte gespiegelt oder gedreht werden.
-
Bei Mausbewegung erscheint ein zweites schraffiertes Rechteck, das die Zielposition der gespiegelten bzw. gedrehten Objekten darstellt.
Bewegen Sie den Mauszeiger zum Endpunkt Spiegel- bzw. Drehpunkt (A-A) und bestätigen mit Linksklick
-
Alle Objekte werden nun kopiert und in gespiegelter oder gedrehter Form platziert.
