Die Dokument Einstellungen sind in zwei Register Allgemein und Bemassung aufgeteilt.
- Die unter dem Register Bemassung definierten Einstellungen, werden für das aktuelle sowie für alle neu erstellten Dokumente verwendet.
- Bereits erstellte Dokumente erhalten beim Öffnen nicht die neuen Standardwerte.
- Alle Werte können beliebig angepasst werden.

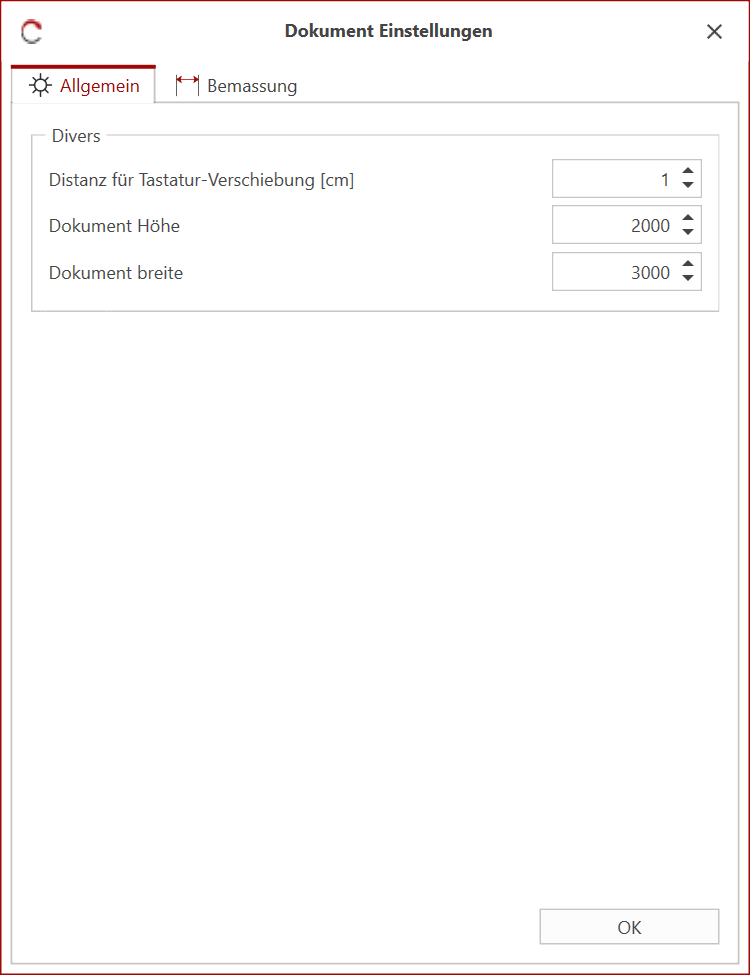

¶ Allgemein
¶ Divers
- Distanz für Tastatur-Verschiebung: Definiert die Distanz, die ein Objekt pro Klick auf die Pfeiltasten zurücklegt in Zentimeter.
- Dokument Höhe: Definiert die Höhe der Zeichenfläche des geöffnetem Dokumentes.
- Dokument Breite: Definiert die Breite der Zeichenfläche des geöffnetem Dokumentes.

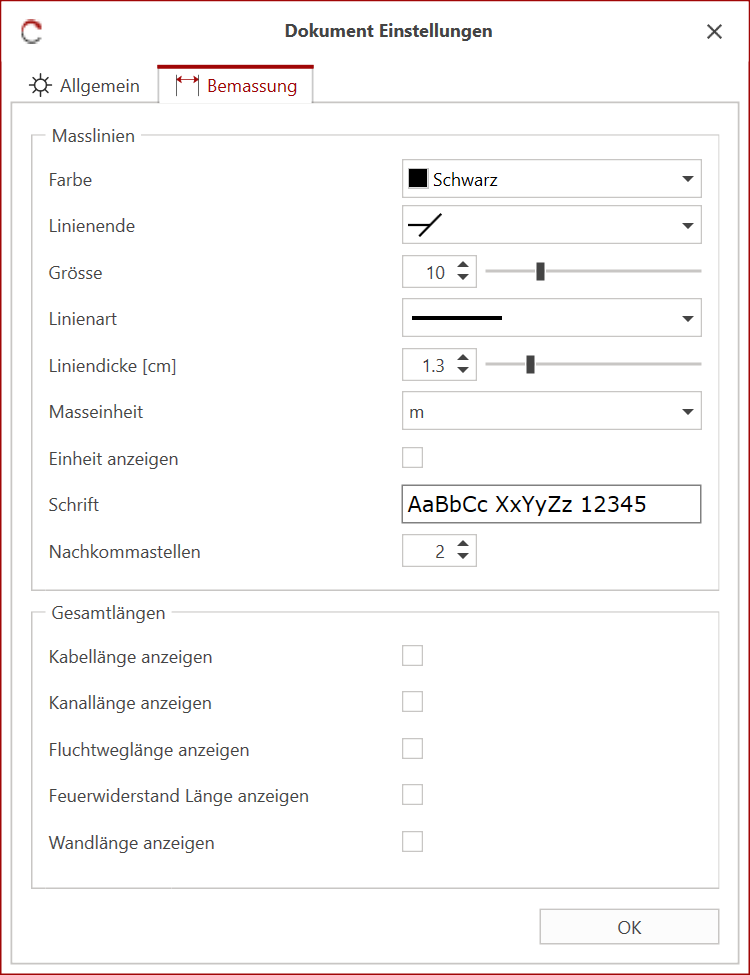

¶ Bemassung
¶ Masslinien
- Farbe: Definiert die Linienfarbe der Bemassung.
- Linienende: Definiert das Aussehen der Bemassungsenden.
- Grösse: Definiert die Grösse der Linienenden bzw. Bemassungsenden.
- Linienart: Definiert die Art/Aussehen der Bemassungslinien.
- Liniendicke: Definiert die Liniendicke/Linienstärke der Bemassung.
- Masseinheit: Definiert in welcher Masseinheit die Bemassung dargestellt wird.
- Einheit anzeigen: Wenn Aktiviert, wird die Masseinheit bei der Bemassung dargestellt.
- Schrift: Definiert die Darstellung, wie Schriftgrösse, Schriftart etc. der Schrift bei der Bemassung. Auf das Auswahlfeld "AaBbCc.." klicken damit die Einstellungsmöglichkeiten dargestellt werden.
- Nachkommastellen: Definiert wie viele Kommastellen bei der Bemassung dargestellt werden.
¶ Gesamtlängen
Die Optionen können Aktiviert bzw. Deaktiviert werden über das Auswählen der Checkbox.
- Kabellänge: Die Gesamtlänge bei den Leitungen, Rohren etc. wird angezeigt.
- Kanallänge: Die Gesamtlänge eines Kanals wird angezeigt.
- Fluchtweglänge: Die Gesamtlänge der Fluchtwege wird angezeigt.
- Feuerwiderstand: Die Gesamtlänge eines Feuerwiderstands wird angezeigt.
- Wandlänge: Die Gesamtlänge der Wandsegmente wird angezeigt.
