Die Programm Einstellungen sind in die verschiedene Themengebiete wie, Allgemein, Plan, Schema/Stromlaufplan, Bodenheizung und Steiger aufgeteilt.
Die jeweiligen Themengebiete werden in Registerkarten dargestellt und bieten jeweils eine vielzahl an Einstellungsmöglichkeiten.
Die Einstellungen werden direkt übernommen, jedoch erst definitiv gespeichert sobald die RED CAD APP korrekt geschlossen wird d.h. Sollte nach dem Verändern ein Programmabsturz geschehen, werden die neuen Einstellungen zurückgesetzt.

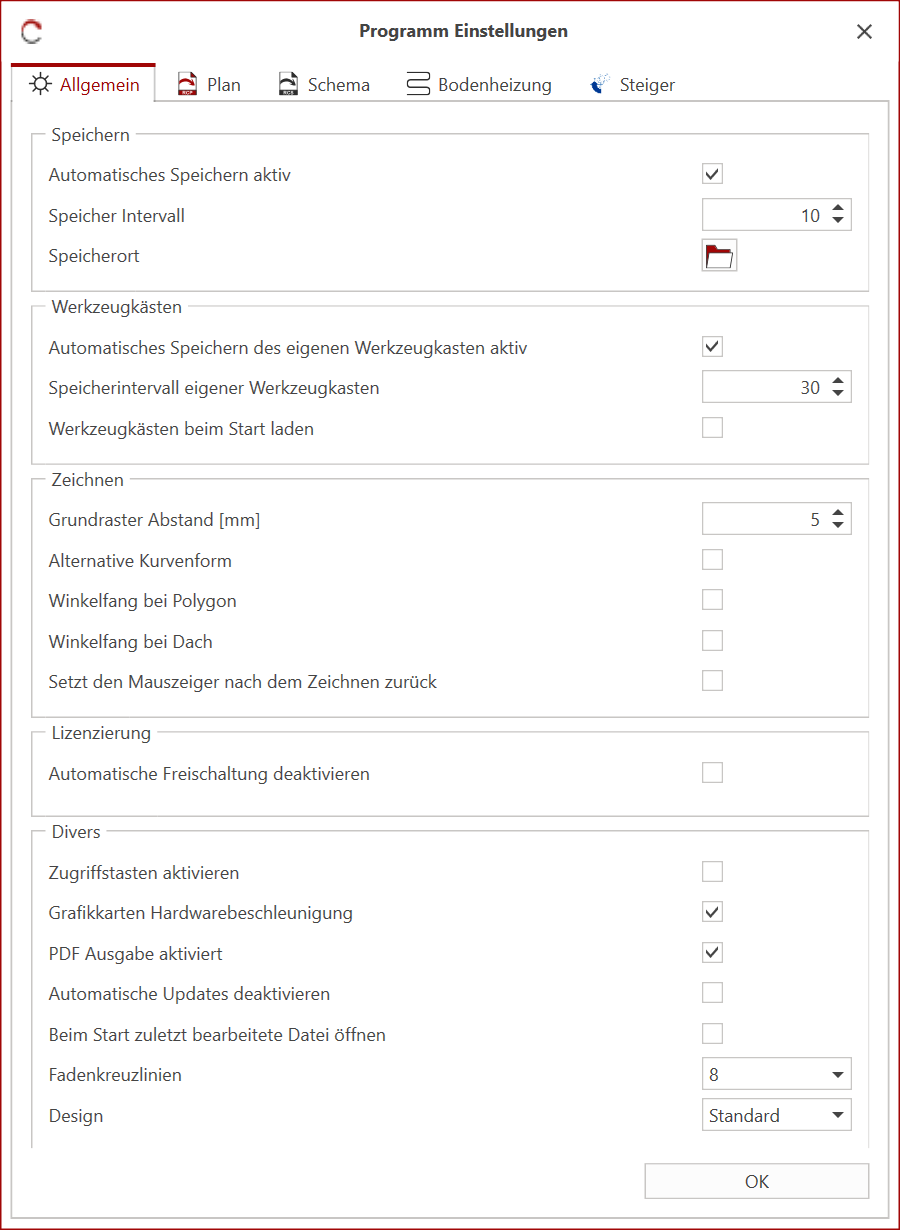

¶ Allgemein
¶ Speichern
-
Automatisches Speichern aktiv: Standardmässig ist die autom. Speicherung aktiv. Für die autom. Speicherung zu deaktivieren, Hacken bei der Checkbox entfernen.
-
Speicher Intervall: Definiert die Zeitspanne, in welcher der automatische Speichervorgang ausgeführt wird. Zeitangabe in Minuten.
-
Speicherort: Definiert den Standard-Speicherort für sämtliche neuen Dateien bzw. Dieser Ordner wird standardmässig aufgerufen beim Speichern von neuen Dateien. Auf das Ordner-Icon klicken um einen Standard-Speicherort zu definieren. Standardmässig ist kein Ordner definiert.
¶ Werkzeugkästen
-
Automatisches Speichern des eigenen Werkzeugkasten aktiv: Standardmässig wird der Eigene Werkzeugkasten gespeichert. Für die autom. Speicherung zu deaktivieren, Hacken bei der Checkbox entfernen.
-
Speicherintervall eigener Werkzeugkasten: Definiert die Zeitspanne, in welcher der automatische Speichervorgang ausgeführt wird. Zeitangabe in Minuten.
-
Werkzeugkästen beim Start laden: Wenn aktiviert, werden die zuletzt geöffneten Werkzeugkästen beim nächsten Start automatisch geöffnet. Kann den Start verzögern. Standarmässig deaktiviert.
¶ Zeichnen
-
Grundraster Abstand [mm]: Definiert den Abstand des Grundraster, dass auf einer Zeichenfläche existiert in Milimeter. Diese Distanz wird beim Zeichnen, Verschieben etc. bei deaktiviertem Raster von Objekten zurückgelegt. Standardwert ist 5.
-
Alternative Kurvenform: Wenn aktiviert, wird die Art wie Kurven gezeichnet werden geändert. Standarmässig deaktiviert.
-
Winkelfang bei Polygon: Wenn aktiviert, wird beim Zeichnen von einem Polygon der Winkelfang von 45° Grad aktiviert. Standarmässig deaktiviert.
-
Winkelfang bei Dach: Wenn aktiviert, wird beim Zeichnen von einem Dach (Arthur Flury Absturzsicherung) der Winkelfang von 45° Grad aktiviert. Standarmässig deaktiviert.
-
Setzt den Mauszeiger nach dem Zeichnen zurück: Wenn Aktiviert, wird beim Abschliessen eines Elements (bspw. Linie, Leitung etc.) oder nach dem Setzen eines Symbols auf den Mauszeiger zurückgesetzt. Standardmässig deaktiviert.
¶ Lizenzierung
- Automatische Freischaltung: Wenn aktiviert, wird die Lizenz nicht automatisch freigegeben beim Herunterfahren. Nur bei Einsatz einer Flexlizenz und sollte grundsätzlich nur temporär aktiviert werden. Standardmässig deaktiviert.
¶ Divers
-
Zugrifftasten aktivieren: Aktiviert die Steuerung im Menü über die Alt-Taste. Standardmässig deaktiviert.
-
Grafikkarten Hardwarebeschleunigung: Erlaubt die Belastung der Grafikkarte, bei dedizierter Grafikkarte. Kann auf älteren Systemen/Terminal Server zu Performanceproblemen führen. Für die Deaktivierung Hacken bei der Checkbox entfernen.
-
PDF Ausgabe aktiviert: Standardmässig ist die direkte PDF Ausgabe aktiviert d.h. Es wird immer eine PDF Datei beim Druck erstellt. Wenn Deaktiviert, erhält man die Möglichkeit, die auf dem System installierten Drucker anzusteuern.
-
Automatische Updates deaktivieren: Standardmässig wird beim Start automatisch auf Softwareupdate geprüft. Für die autom. Überprüfung beim Start zu deaktivieren, Hacken bei der Checkbox setzen.
-
Beim Start zuletzt bearbeitete Datei öffnen: Wenn aktiviert, wird die zuletzt bearbeitete Datei beim Starten automatisch geöffnet. Kann den Start verzögern. Standarmässig deaktiviert.
-
Fadenkreuzlinien: Definiert die Anzahl, aus wie vielen Linien das Fadenkreuz (Alternative zum Mauszeiger) dargestellt wird. Standardwert ist 8.
-
Design: Definiert das Farbschema (Layout) der RED CAD APP. Standardmässig ist "Standard" eingestellt.

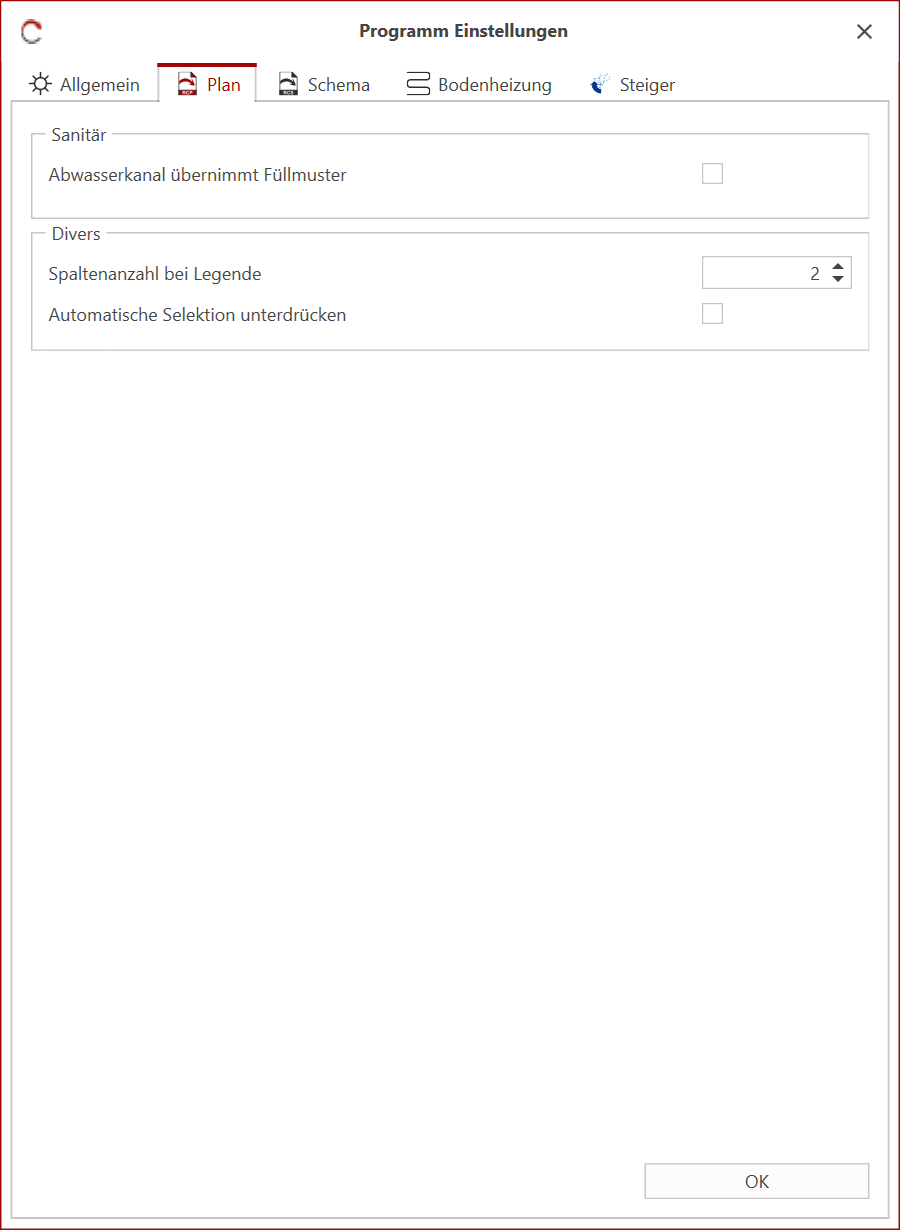

¶ Plan
¶ Sanitär
- Abwasserkanal übernimmt Füllmuster: Wenn aktiviert, wird das in den Voreinstellungen definierte Füllmuster auf den Abwasserkanal beim zeichnen übernommen. Standardmässig deaktiviert.
¶ Divers
-
Spaltenanzahl bei Legende: Definiert die Anzahl, wie viele Spalten die Symbollegende standardmässig beim setzen besitzen soll. Standardwert ist 2.
-
Automatische Selektion unterdrücken: Wenn aktiviert, wird die automatische Selektion von Symbolen innerhalb des Szenario Managers unterdrückt d.h. Dass selektierte Symbol wird dem Benutzer im Szenario Manager nicht markiert. Standardmässig deaktiviert.

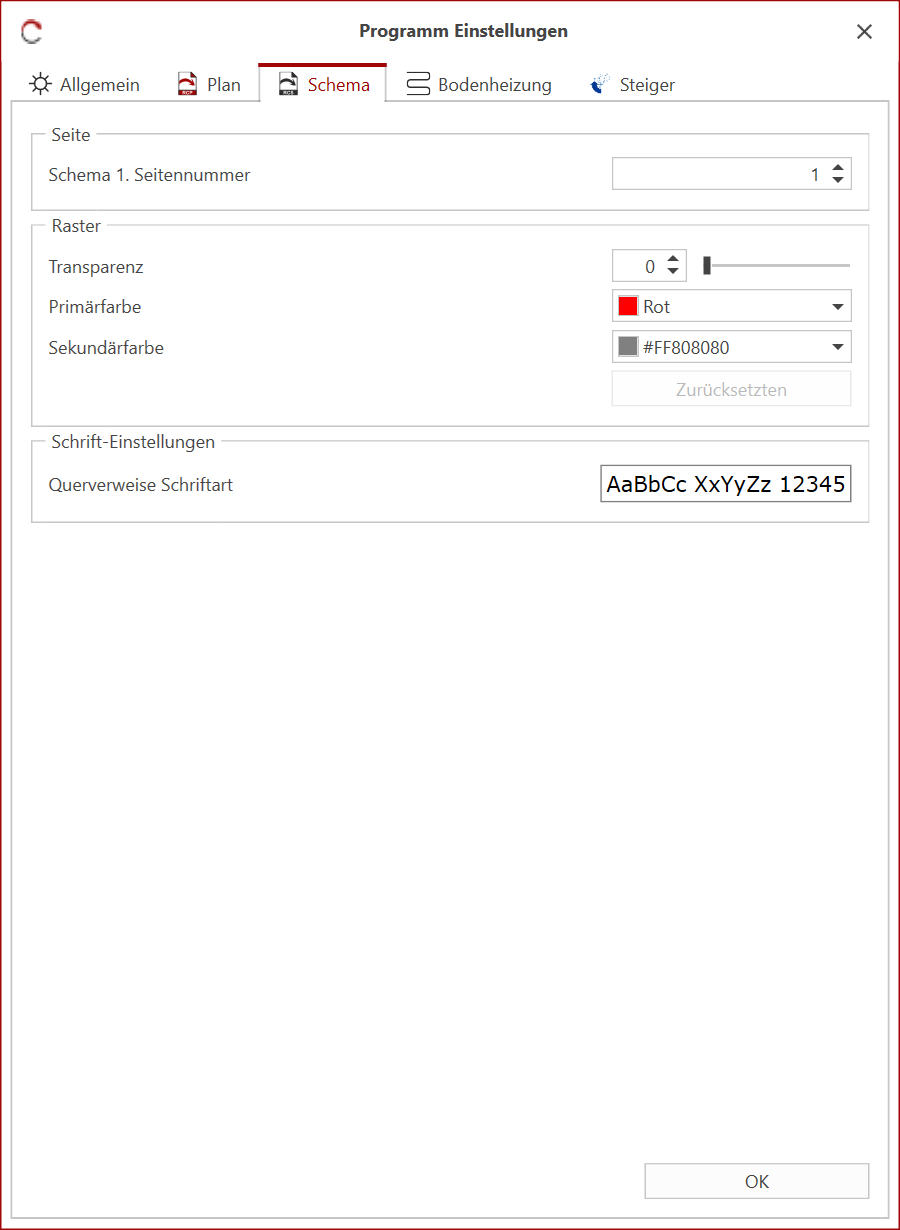

¶ Schema/Stromlaufplan
¶ Seite
- Schema 1. Seitennummer: Definiert mit welcher Seitenzahl die erste Seite in einem Schema/Stromlaufplan beginnt. Standardwert ist 1.
¶ Raster
Folgende Einstellungen betreffen die Hilfslinien, die in einem Schema/Stromlaufplan Dokument dargestellt werden.
-
Transparenz: Definiert wie stark die Transparenz der Hilfslinien ist in Prozent. Sichtbar (0%) - Unsichtbar (100%)
-
Primärfarbe: Definiert die Primärfarbe der Hilfslinien. Standardfarbe ist "Red".
-
Sekundärfarbe: Definiert die Sekundärfarbe der Hilfslinien. Standardfarbe ist "#FF808080".
¶ Schrift-Einstellungen
Folgende Schrift-Einstellung betrifft ausschliesslich die Darstellung der Schrift bei Querverweisen.
- Querverweis Schriftart: Definiert die Darstellung, wie Schriftgrösse, Schriftart etc. der Schrift bei Querverweisen. Auf das Auswahlfeld "AaBbCc.." klicken damit die Einstellungsmöglichkeiten dargestellt werden.
¶ Bodenheizung
¶ Bodenheizung
Folgende Einstellungen werden als Standardwerte bei der Erstellung von Bodenheizungen verwendet. Im Bodenheizungs-Assistent können die Einstellungen jederzeit verändert und angepasst werden.
- Rohr-Durchmesser [cm]: Definiert den verwendeten Durchmesser in Zentimeter bei den Bodenheizungsrohren. Standardwert ist 2.
- Abstand zur Bereichsgrenze [cm]: Definiert den Abstand der Rohre zur gezeichneten Bereichsgrenze in Zentimeter. Standardwert ist 10.
- Rohr-Abstand im Innenbereich [cm]: Definiert den Abstand von Rohr zu Rohr im Innenbereich in Zentimeter. Standardwert ist 30.
- Anzahl Rohre im Aussenbereich [cm]: Definiert wie viele Rohre (Schlaufen) bei dem definierten Aussenbereich gezeichnet werden. Standardwert ist 6.
- Rohr-Abstand im Aussenbereich [cm]: Definiert den Abstand von Rohr zu Rohr im Aussenbereich in Zentimeter. Standardwert ist 10.
- Max. Länge Bodenheizung: Definiert die Maximal Länge die eine Bodenheizung in einem Heizbereich betragen soll. Standardwert ist 100.
- Max. Anzahl generierte Vorschläge: Definiert wie viele Layout-Vorschläge im Hintergrund generiert werden. Wenn der Wert erhöht wird, kann die Generierung der Layout-Vorschläge länger dauern. Standardwert ist 4.
¶ Steiger
Das Register steht nur zur Verfügung, wenn das Lizenzattribut Steiger in der Lizenz enthalten ist.
¶ Steiger
-
Steiger Tool immer aktiv: Wenn aktiviert, wird die Zwischenablage dauerhaft überprüft ob sich Steiger Elemente darin befinden. Standardmässig deaktiviert.
-
Steiger E-Buch Starten: Definiert ob die RED CAD APP automatisch das Elektronische Buch von Steiger starten darf, wenn es geschlossen ist. Standardmässig aktiviert.
-
Kein E-Buch Check: Wenn aktiviert, wird die Windows Registry nicht überprüft, ob ein Elektronisches Buch von Steiger installiert ist. Standardmässig deaktiviert.
