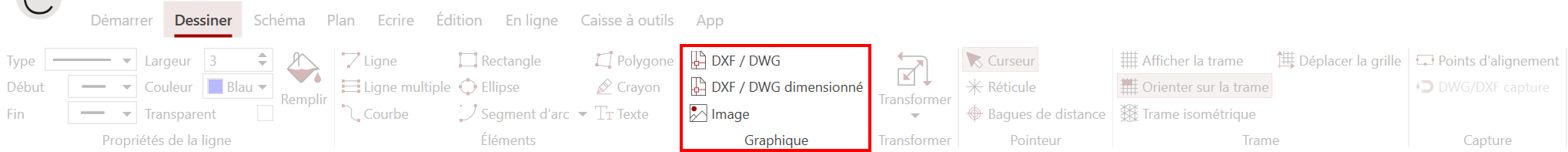

RED CAD APP met à votre disposition différentes fonctions pour importer des graphiques (par ex. des fichiers DWG, DXF ou des images). Vous les trouverez dans l'onglet Dessiner sous Graphique.
¶ DXF/DWG
Cette fonction importe les fichiers DWG/DXF à l'échelle originale ou proportionnellement à la zone développée.
Elle n'est pas conçue pour l'importation de plans, mais pour des éléments de construction individuels ou des symboles.
¶ DXF/DWG dimensionné
Cette fonction permet d'importer des fichiers DWG et DXF à l'échelle à l'aide d'un levé.
Elle n'est cependant pas conçue pour l'importation de plans, mais pour des éléments de construction individuels ou des symboles.
¶ Image
Cette fonction permet d'importer des images dans différents formats de fichiers.
Les formats de fichiers supportés sont : *.jpg, *.jpeg, *.png, *.bmp, *.gif
¶ Importer des graphiques
L'importation des graphiques se fait toujours de manière identique, indépendamment de la fonction.
Si vous utilisez la fonction DWG/DXF mesuré, les étapes 4 à 6 sont également exécutées.
-
Sélectionnez la fonction souhaitée dans l'onglet Dessiner
-
Cliquez avec le bouton gauche de la souris dans la planification ou tracez une zone avec le bouton gauche de la souris enfoncé.
-
Sélectionnez le fichier graphique souhaité dans l'Explorateur Windows et cliquez sur Ouvrir.
-
Mesurer le graphique avec le bouton gauche de la souris.
-
Inscrivez la valeur correspondante sur la ligne prévue à cet effet.
-
Cliquez sur Terminer
-
Graphique sera inséré
