Les paramètres du document sont répartis dans deux onglets : Général et Cotation.
- Les paramètres définis sous l'onglet Cotation sont utilisés pour le document actuel et pour tous les nouveaux documents créés.
- Les documents déjà créés ne reçoivent pas les nouvelles valeurs par défaut lorsqu'ils sont ouverts.
- Toutes les valeurs peuvent être modifiées à volonté.

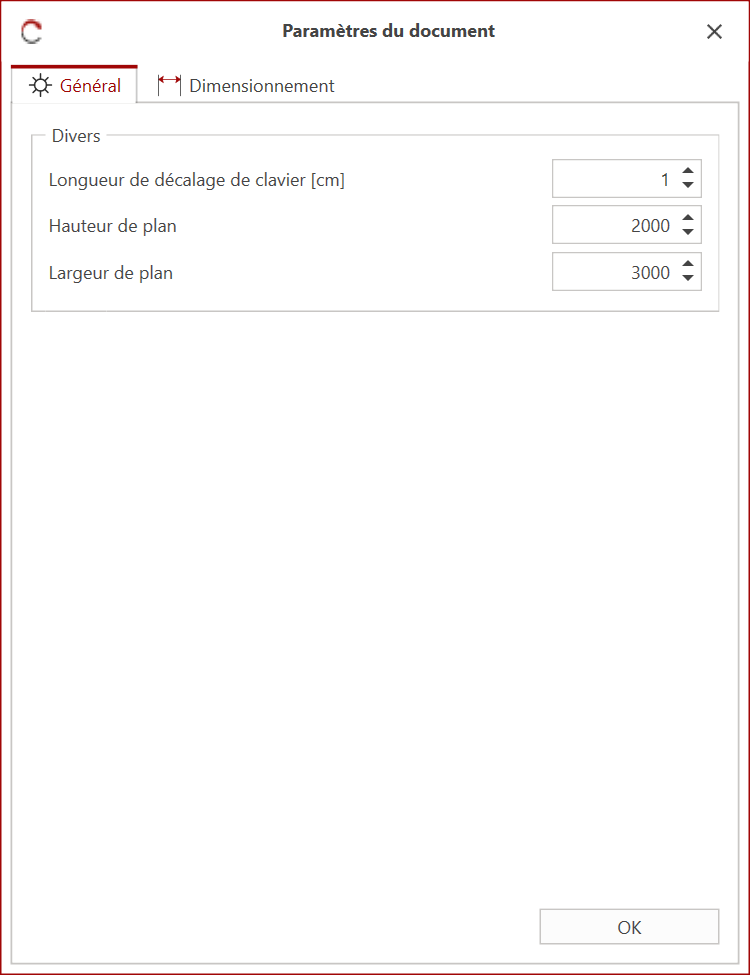

¶ Général
¶ Divers
- Longueru de décalage de clavier: Définit la distance qu'un objet parcourt en centimètres à chaque clic sur les touches fléchées.
- Hauter de plan: Définit la hauteur de la zone de dessin du document ouvert.
- Largeur de plan: Définit la largeur de la zone de travail du document ouvert.
¶ Dimensionnement
¶ Ligne de cote
- Couleur: Définit la couleur de ligne des cotes.
- Fin de ligne: Définit l'apparence des extrémités des cotes.
- Taille: Définit la taille des extrémités des lignes ou des extrémités des cotes.
- Type de ligne: Définit le type/l'apparence des lignes de cotes.
- Epaisseur de ligne: Définit l'épaisseur/le trait des cotes.
- Unité de mesure: Définit l'unité de mesure dans laquelle les dimensions sont affichées.
- Montre unité: Si cette option est activée, l'unité de mesure est affichée lors du dimensionnement.
- Police: Définit l'affichage, comme la taille et la police, etc. de la police lors du dimensionnement. Cliquez sur le champ de sélection « AaBbCc... » pour afficher les options de réglage.
- Décimales: Définit le nombre de décimales affichées dans les cotes.
¶ Longueurs hors tout
Les options peuvent être activées ou désactivées en cochant la case correspondante.
- Afficher la longueur du câble: La longueur totale des câbles, tuyaux, etc. est affichée.
- Afficher la longueur du canal: La longueur totale d'un canal est affichée.
- Afficher la longueur de voie d'evacuation: La longueur totale des voies d'évacuation est affichée.
- Afficher la longueur de résistance au feu: La longueur totale d'une résistance au feu est indiquée.
- Afficher la longueur du mur: La longueur totale des segments muraux s'affiche.
