Les paramètres du programme sont répartis en différents thèmes tels que Général, Plan, Schéma électrique, Chauffage au sol et Steiger.
Les thèmes respectifs sont représentés dans des onglets et offrent chacun une multitude de possibilités de paramétrage.
Les paramètres sont directement pris en compte, mais ne sont définitivement enregistrés qu'une fois que le RED CAD APP est correctement fermé, c'est-à-dire que si le programme plante après la modification, les nouveaux paramètres sont réinitialisés.

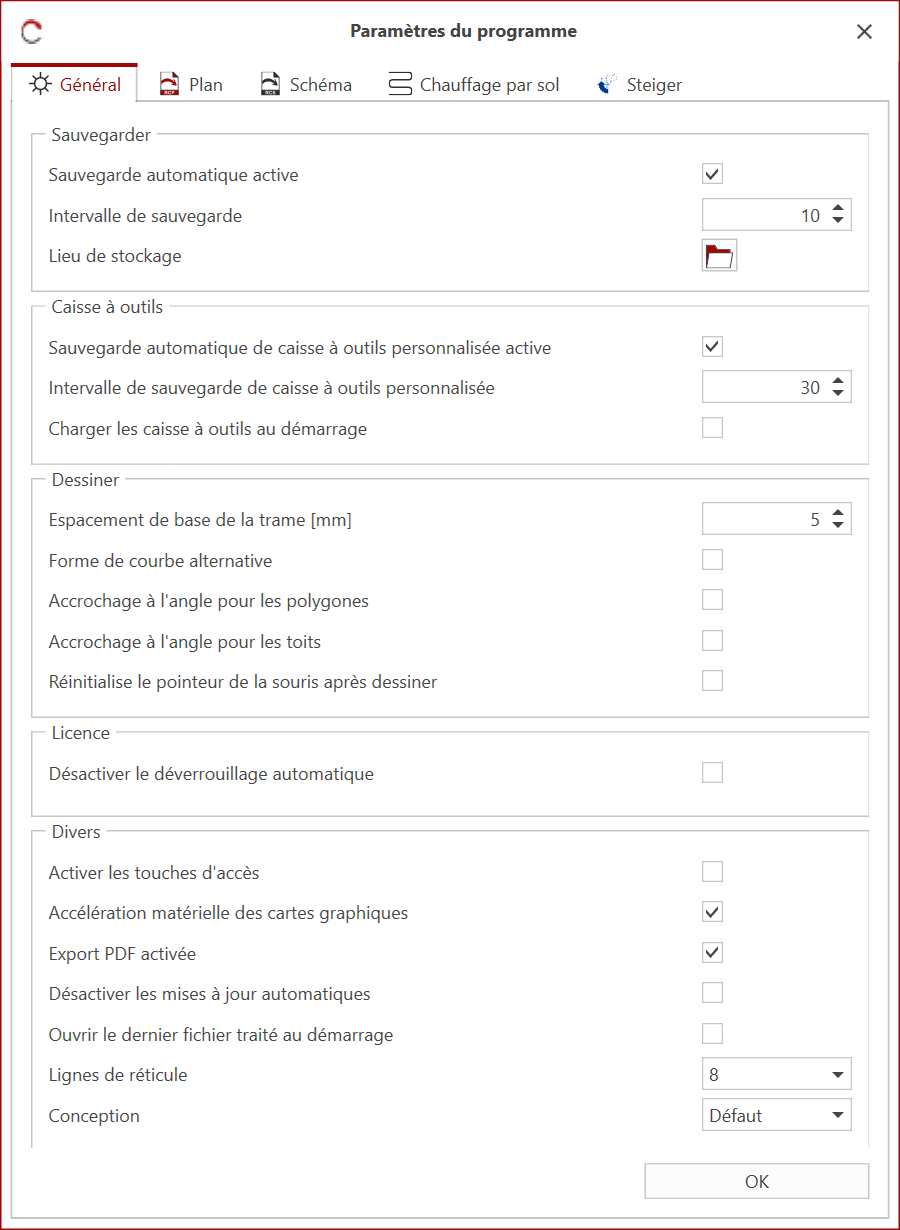

¶ Général
¶ Sauvegarder
-
Sauvegarde automatique active: Par défaut, l'enregistrement automatique est activé. Pour désactiver l'enregistrement automatique, décochez la case correspondante.
-
Intervalle de sauvegarde: Définit la durée pendant laquelle le processus d'enregistrement automatique est exécuté. Durée indiquée en minutes.
-
Lieu de stockage: Définit l'emplacement par défaut pour tous les nouveaux fichiers. Ce dossier est sélectionné par défaut lors de l'enregistrement de nouveaux fichiers. Cliquez sur l'icône du dossier pour définir un emplacement par défaut. Aucun dossier n'est défini par défaut.
¶ Caisse à outils
-
Sauvegarde automatique de caisse à outils personnalisée active: Par défaut, la caisse à outils personnelle est enregistrée. Pour désactiver l'enregistrement automatique, décochez la case correspondante.
-
Intervalle de sauvegarde de caise à outils personnalisée: Définit la durée pendant laquelle le processus d'enregistrement automatique est exécuté. Durée indiquée en minutes.
-
Charger la caise à outils au démarrage: Lorsque cette option est activée, les caisses à outils récemment ouvertes s'ouvrent automatiquement au prochain démarrage. Cela peut retarder le démarrage. Désactivé par défaut.
¶ Dessiner
-
Espacement de base de la trame [mm]: Définit la distance en millimètres entre les mailles de la trame de base qui existe sur une zone de dessin. Cette distance est parcourue lors du dessin, du déplacement, etc. lorsque la trame des objets est désactivée. La valeur par défaut est 5.
-
Forme de courbe alternative: Si cette option est activée, la manière dont les courbes sont dessinées est modifiée. Désactivée par défaut.
-
Accrochage à l'angle pour les polygones: Si cette option est activée, l'angle de capture de 45° est activé lors du dessin d'un polygone. Désactivé par défaut.
-
Accrochage à l'angle pour les toits: Si cette option est activée, l'angle de 45° est activé lors du dessin d'un toit (protection antichute Arthur Flury). Désactivé par défaut.
-
Réinitialise le pointeur de la souris après dessiner: Si cette option est activée, le curseur revient à la souris lorsque vous terminez un élément (par exemple, une ligne, un câble, etc.) ou après avoir placé un symbole. Désactivé par défaut.
¶ Licence
- Désactiver le déverrouillage automatique: Si cette option est activée, la licence n'est pas automatiquement libérée lors de l'arrêt du système. Elle ne doit être utilisée qu'avec une licence flexible et ne doit être activée que de manière temporaire. Désactivée par défaut.
¶ Divers
-
Activer les touches d'accès: Active les commandes du menu à l'aide de la touche Alt. Désactivé par défaut.
-
Accélération matérielle des cartes graphiques: Active la charge de la carte graphique, dans le cas d'une carte graphique dédiée. Peut entraîner des problèmes de performances sur les anciens systèmes/serveurs terminaux. Pour désactiver cette fonction, décochez la case correspondante.
-
Export PDF activée: Par défaut, la sortie PDF directe est activée, ce qui signifie qu'un fichier PDF est toujours créé lors de l'impression. Si cette option est désactivée, vous avez la possibilité de sélectionner l'imprimante installée sur votre système.
-
Désactiver les mises à jour automatique: Par défaut, le programme vérifie automatiquement les mises à jour logicielles au démarrage. Pour désactiver la vérification automatique au démarrage, cochez la case correspondante.
-
Ouvrir le dernier fichier traité au démarrage: Si cette option est activée, le dernier fichier modifié s'ouvre automatiquement au démarrage. Cela peut retarder le démarrage. Désactivé par défaut.
-
Lignes de réticule: Définit le nombre de lignes qui composent le réticule (alternative au pointeur de la souris). La valeur par défaut est 8.
-
Conception: Définit la palette de couleurs (mise en page) de l'application RED CAD. Le réglage par défaut est "Standard".

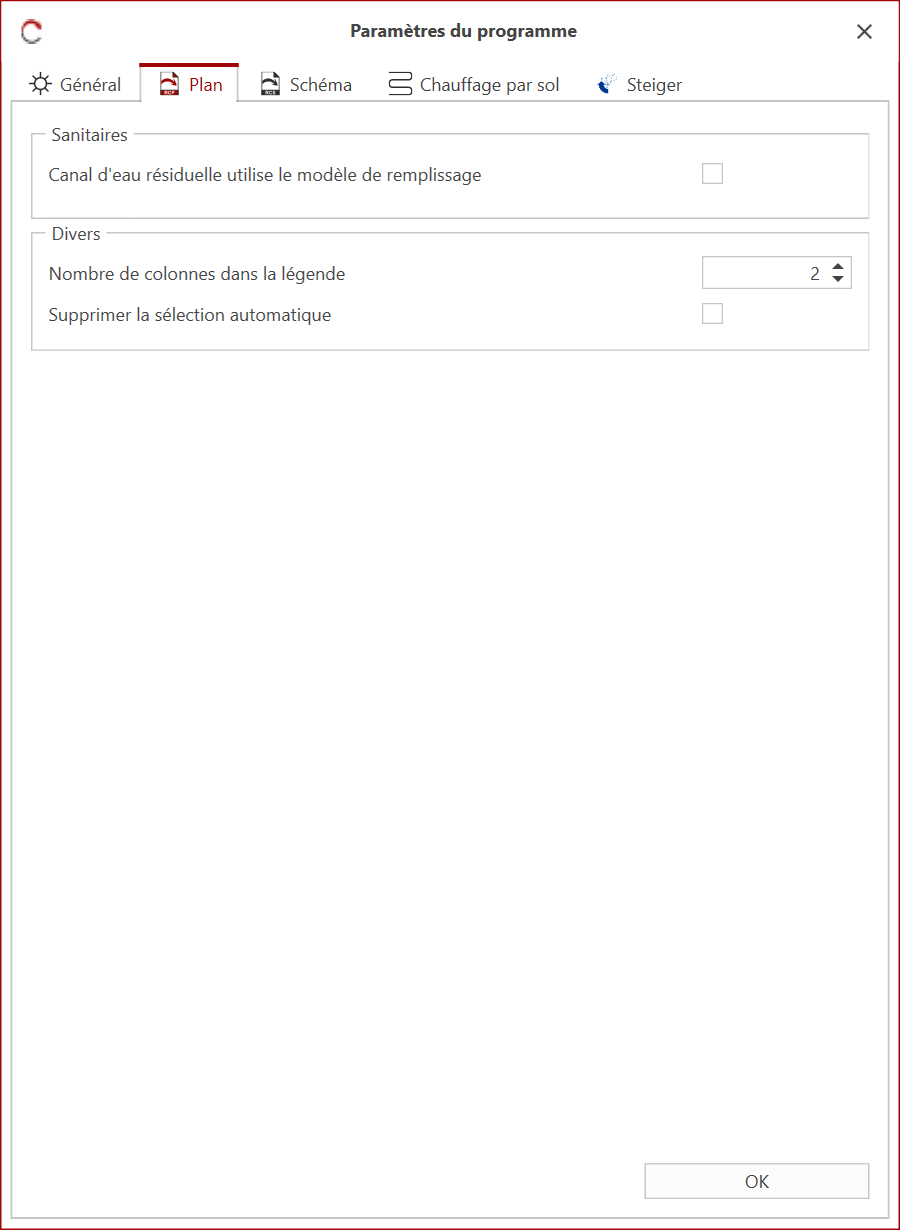

¶ Plan
¶ Sanitaires
- Canalö d'eau résiduelle utilise le modèle de remplissage: Si cette option est activée, le motif de remplissage défini dans les préférences est appliqué au canal d'égout lors du dessin. Désactivé par défaut.
¶ Divers
-
Nombre de colonnes dans la légende: Définit le nombre de colonnes que la légende des symboles doit comporter par défaut lors de la composition. La valeur par défaut est 2.
-
Supprimer la sélection automatique: Si cette option est activée, la sélection automatique des symboles dans le gestionnaire de scénarios est désactivée, c'est-à-dire que le symbole sélectionné n'est pas marqué pour l'utilisateur dans le gestionnaire de scénarios. Désactivé par défaut.

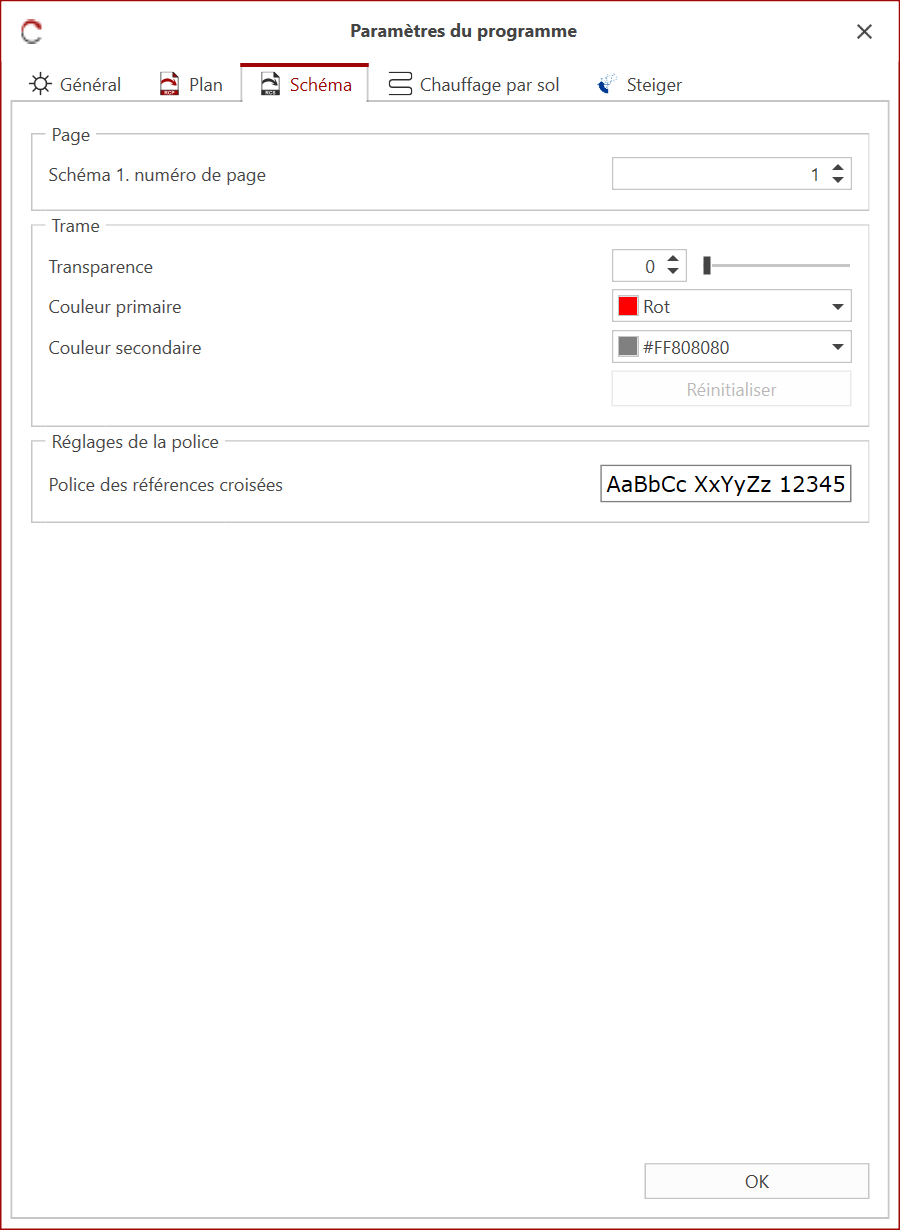

¶ Schéma
¶ Page
- Schéma 1. numero de page: Définit le numéro de page à partir duquel commence la première page d'un schéma/circuit électrique. La valeur par défaut est 1.
¶ Trame
Les paramètres suivants concernent les lignes auxiliaires affichées dans un document de schéma/schéma électrique.
-
Transparence: Définit le degré de transparence des lignes auxiliaires en pourcentage. Visible (0 %) - Invisible (100 %)
-
Couleur primaire: Définit la couleur principale des lignes auxiliaires. La couleur par défaut est "Rouge"
-
Couleur secondaire: Définit la couleur secondaire des lignes auxiliaires. La couleur par défaut est « #FF808080 »..
¶ Réglages de la police
Le paramètre de police suivant concerne exclusivement l'affichage de la police dans les renvois.
- Police des références croisées: Définit l'affichage, comme la taille et la police, etc. de la police pour les références croisées. Cliquez sur le champ de sélection « AaBbCc... » pour afficher les options de configuration.

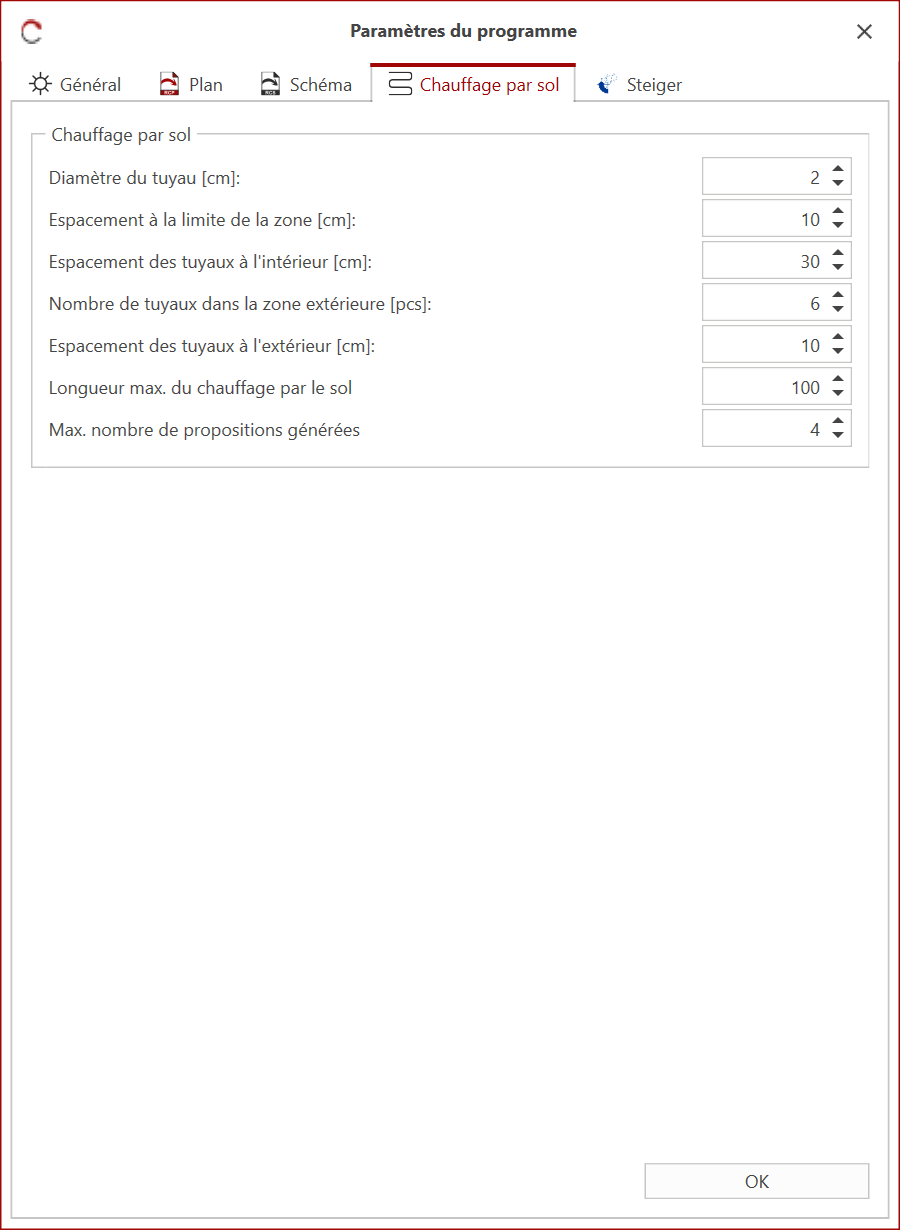

¶ Chauffage par sol
¶ Chauffage par sol
Les réglages suivants sont utilisés comme valeurs par défaut lors de la création de chauffages au sol. Dans l'assistant de chauffage au sol, les réglages peuvent être modifiés et adaptés à tout moment.
- Diamètres du tuyau [cm]: Définit le diamètre utilisé en centimètres pour les tuyaux de chauffage au sol. La valeur par défaut est 2.
- Espacement à la limite de la zone [cm]: Définit la distance entre les tuyaux et la limite de la zone dessinée en centimètres. La valeur par défaut est 10.
- Espacement des tuyaus à l'intérieur [cm]: Définit la distance entre les tuyaux à l'intérieur en centimètres. La valeur par défaut est 30.
- Nombre de tuyaux dans la zone extérieur [cm]: Définit le nombre de tubes (boucles) à dessiner dans la zone extérieure définie. La valeur par défaut est 6.
- Espacement des tuyaux à l'extérieur [cm]: Définit la distance entre les tuyaux à l'extérieur en centimètres. La valeur par défaut est 10.
- Longueur max. du chauffage par le sol : Définit la longueur maximale qu'un chauffage au sol doit avoir dans une zone de chauffage. La valeur par défaut est 100.
- Max. nombre de propositions générées: Définit le nombre de propositions de mise en page générées en arrière-plan. Si la valeur est augmentée, la génération des propositions de mise en page peut prendre plus de temps. La valeur par défaut est 4.

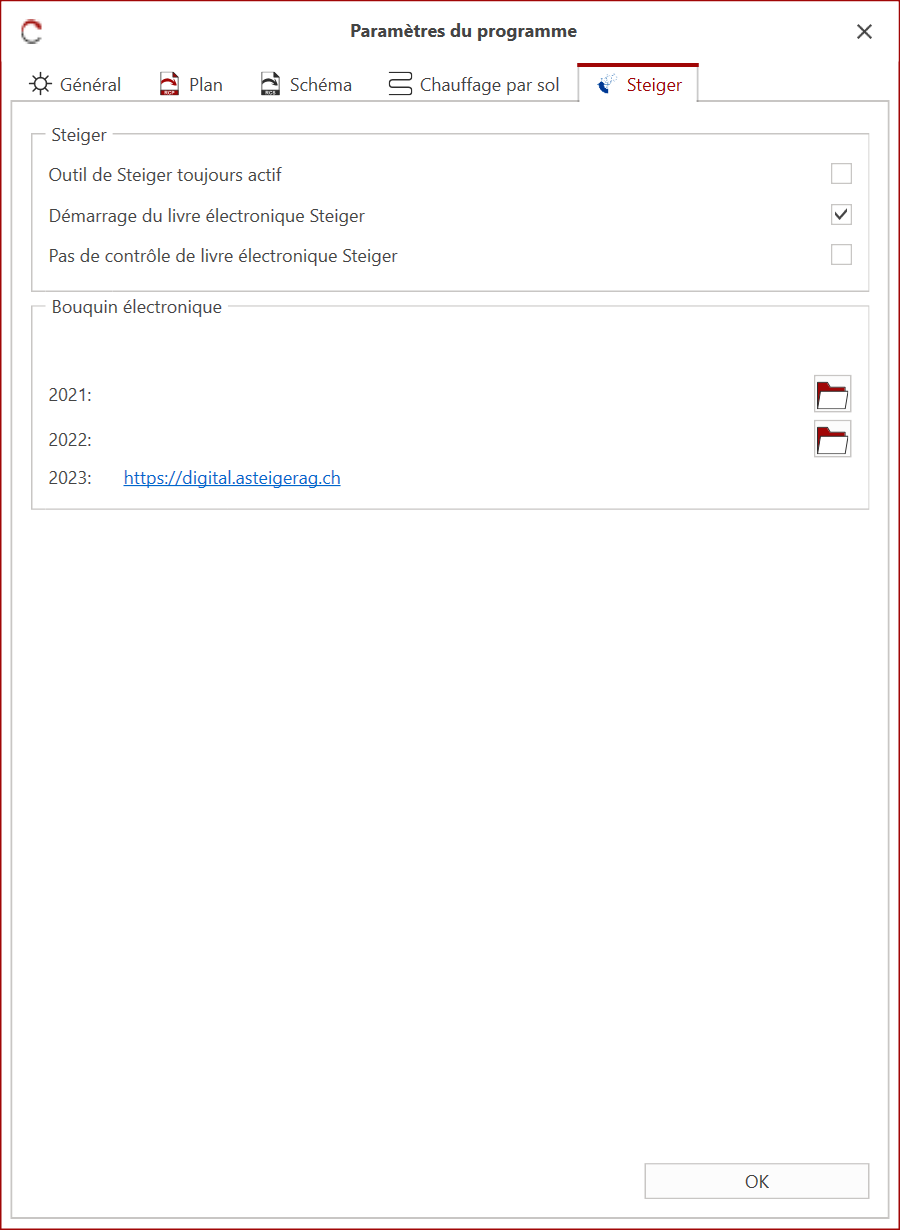

¶ Steiger
Le registre n'est disponible que si l'attribut de licence Steiger est inclus dans la licence.
¶ Steiger
-
Outil de Steiger toujours actif: Si cette option est activée, le presse-papiers est vérifié en permanence pour voir s'il contient des éléments Steiger. Désactivé par défaut.
-
Démarrage du livre électronique Steiger: Définit si la RED CAD APP peut démarrer automatiquement le livre électronique de Steiger lorsqu'il est fermé. Activé par défaut.
-
Pa de contrôle de livre électronique Steiger: Si cette option est activée, le registre Windows ne vérifie pas si un livre électronique de Steiger est installé. Désactivé par défaut.
